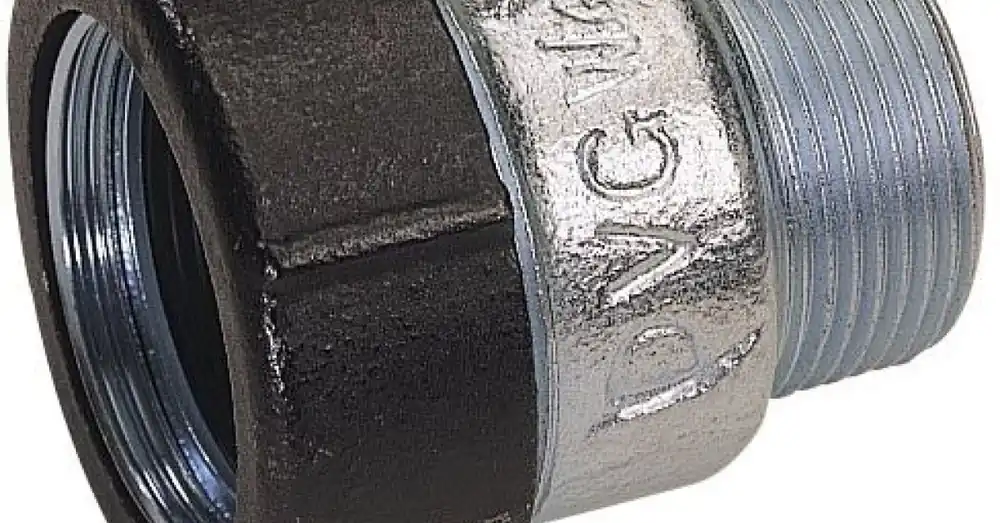

Gebo Svěrná spojka QA s vnějším závitem 5/4″, Gebo Quick 17.195.00.04 Ihned K Objednání

Svěrné spojky GEBO QUICK

Univerzální svěrné spojky jsou dostupné pro ocelové trubky, černéocelové trubky a pro PE trubky. Tělo armatury je vyrobeno z žárovězinkované temperované oceli. Spojky se používají pro opravy nastávajícím potrubí a nové instalaci potrubí pro různá média.GEBO QUICKspojky jsou navrženy pro nepřetržitý provoz.

Konstrukce

1. Tělo
2. Těsnění NBR
3. Podložka z pozinkované oceli
4. Svěrný kroužek z pozinkované oceli
5. Matice
6. Potrubí

Rozměr

A 86 mm E 67 mm R 1 1/4″ Hloubka zasunutí min. 22 mm Hloubka zasunutímax. 40 mm Vnější průměr ocelové trubky Ø 42,4 mm Vnější průměrocelové černé trubky Ø – Vnější průměr PE trubky* Ø40 × 3,7 mm

* Pro PE instalaci je nezbytné použít opěrná pouzdra.

Vlastnosti

Médium: voda, plyn, stačený vzduch

Oblast použití a provozní teplota: topná voda 80 °C(výhradně pro ocelové trubky), pitná voda: do 25 °C; stlačený vzduch(výhradně pro ocelové trubky): max. 70 °C; plyn –20 °C až +60 °C(výhradně pro ocelové trubky podle DIN EN 10255 a DIN EN10220 série 1)

Pracovní tlak: stlačený vzduch 10 bar; voda 10 bar;plyn 5 bar

Vnější průměr trubky: 40,0 – 42,9 mm
