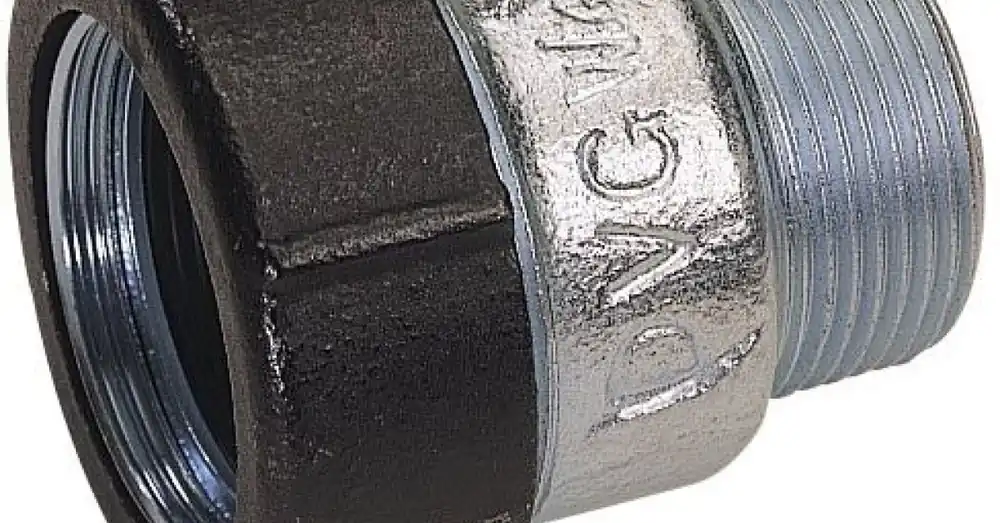

Zlevněný Gebo Svěrná spojka QA s vnějším závitem 1″, Gebo Quick 17.195.00.03

Svěrné spojky GEBO QUICK

Univerzální svěrné spojky jsou dostupné pro ocelové trubky, černéocelové trubky a pro PE trubky. Tělo armatury je vyrobeno z žárovězinkované temperované oceli. Spojky se používají pro opravy nastávajícím potrubí a nové instalaci potrubí pro různá média.GEBO QUICKspojky jsou navrženy pro nepřetržitý provoz.

Konstrukce

1. Tělo
2. Těsnění NBR
3. Podložka z pozinkované oceli
4. Svěrný kroužek z pozinkované oceli
5. Matice
6. Potrubí

Rozměr

A 78 mm E 56 mm R 1″ Hloubka zasunutí min. 24 mm Hloubka zasunutí max.47 mm Vnější průměr ocelové trubky Ø 33,7 mm Vnější průměrocelové černé trubky Ø 31,8 mm Vnější průměr PE trubky* Ø32 × 2,9 mm

* Pro PE instalaci je nezbytné použít opěrná pouzdra.

Vlastnosti

Médium: voda, plyn, stačený vzduch

Oblast použití a provozní teplota: topná voda 80 °C(výhradně pro ocelové trubky), pitná voda: do 25 °C; stlačený vzduch(výhradně pro ocelové trubky): max. 70 °C; plyn –20 °C až +60 °C(výhradně pro ocelové trubky podle DIN EN 10255 a DIN EN10220 série 1)

Pracovní tlak: stlačený vzduch 10 bar; voda 10 bar;plyn 5 bar

Vnější průměr trubky: 31,4 – 34,2 mm
